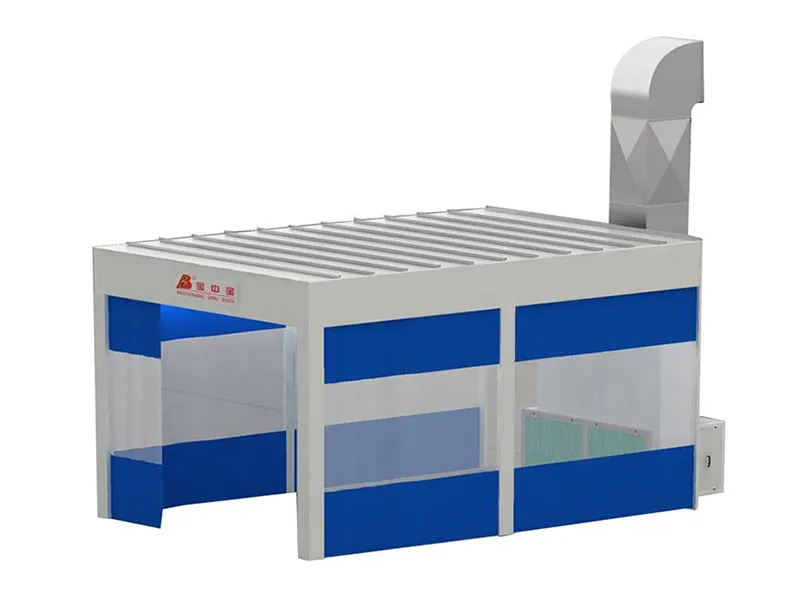

Зона подготовки к окраске Cерии 6300

Зона подготовки к окраске Cерии 6300

Зона подготовки к окраске Cерии 6300

Конфигурация и технические характеристики

  • Внутренние размеры (mm): 6400×4000×2650
  • Внешние размеры (мм): 7650×4106×3150
  • Общая мощность: 6.5кВт
Запросить коммерческое предложение
Покрасочные камеры и системы отделки для ваших приложений
Конфигурация
Конфигурация и технические характеристики Внутренние размеры (мм) 6400×4000×2650 Внешние размеры (мм) 7650×4106×3150 Общая мощность 6.5 кВт
Система камеры 1. Потолок: для потолка используется камера статического давления, которая изготавливается из холоднокатаной листовой стали. Данная сталь прошла такие этапы обработки как, сгибание, окраска распылением, формование. Для потолка используется оцинкованная листовая сталь. 2. Передняя часть потолка и боковые части зоны оснащены полосовыми ПВХ завесами, которые скользят по специальной направляющей.
3. Для задней стены используется панель из вспенивающегося полистирола толщиной 50 мм. 4. Без основания.
Система вентиляции 1. Воздух выходит через заднюю часть зоны.
2. Приточный вентилятор: для данной продукции мы используем центробежный вентилятор с двухсторонним впуском серии YDW, изготовленный по технологи Siemens. Для такого вентилятора используются оцинкованные листы, полученные путем компрессионного формования. Вентилятор отличается большим объемом воздуха, низким уровнем шума и устойчивостью к высоким температурам. Подробные детали ниже:
Модель : YDW-5.6S
Производительность: 15,000м3/ч
Давление: 800 Па
Скорость вращения: 900 об/мин
Мощность: 5.5кВт
Количество : 1
3. Вытяжной шкаф: Каркас шкафа изготовлен из профиля. Сам шкаф состоит из крашеных стальных листов. Вытяжной шкаф отличается прочной конструкцией, превосходным внешним видом и удобством в техобслуживании.
Система очистки 1. Для зоны используется импортированная из Италии фильтрующая вата, которая обеспечивает многоступенчатую очистку. Вата расположена в нижней части камеры статического давления.
2. Потолочный фильтр изготавливается из C-образного стального профилированного настила с устойчивостью к коррозии. Потолочный фильтр с легкостью заменяется. Он может захватывать частицы диаметром свыше 5μm.
Система защиты окружающей среды В задней части зоны расположен стекловолоконный фильтр, который предназначен для фильтрации пылевого тумана. Благодаря данному фильтру рабочее место поддерживается в чистом состоянии.
Система освещения 1. На боковой стороне потолка установлено 24 ламп мощностью 36 Вт. Торговая марка ламп - Philips. Лампы испускают мягкий однородный свет.
2. Используется электронный балласт, который обеспечивает стабильную работу и продлевает срок службы ламп.
Система электроуправления 1. Для данной системы отбираются только высококачественные электронные компоненты. Одноразовая установка всех параметров. .
2. Главный контур оснащен различными защитными приборами: устройства для защиты от перегрузки по току, от короткого замыкания, обрыва фазы и т.д. Система также оснащена включателем/выключателем вентилятора и аварийной остановки, сигнализацией о возникновении неполадок и т.д.
