| Внешние размеры (мм) |
Внутренние размеры (мм) |
Размер ворот (мм) |
Общая мощность (кВт) |
| 15146×6896×4600 |
15000×5000×5000 |
4000(ширина)×4500(высота) |
65 |
| Яма |
Камеры BZB-FB-1500H оснащены двумя ямами, которые используются для вывода воздуха наружу. Размер ямы - 13000×840мм (длина×ширина). Яма закрывается специальной оцинкованной решеткой. |
| Передняя дверь |
Камера оснащена четырьмя одностворчатыми дверями. Рама для дверей изготавливается из листовой стали, окрашенной пульверизатором. Для стеновой панели используется вспенивающийся полистирол. |
| Сервисная дверь |
Камера оснащена двумя сервисными дверями. Размеры сервисной двери - 700×2000мм (ширина×высота). Двери оснащены пневматическим замком. |

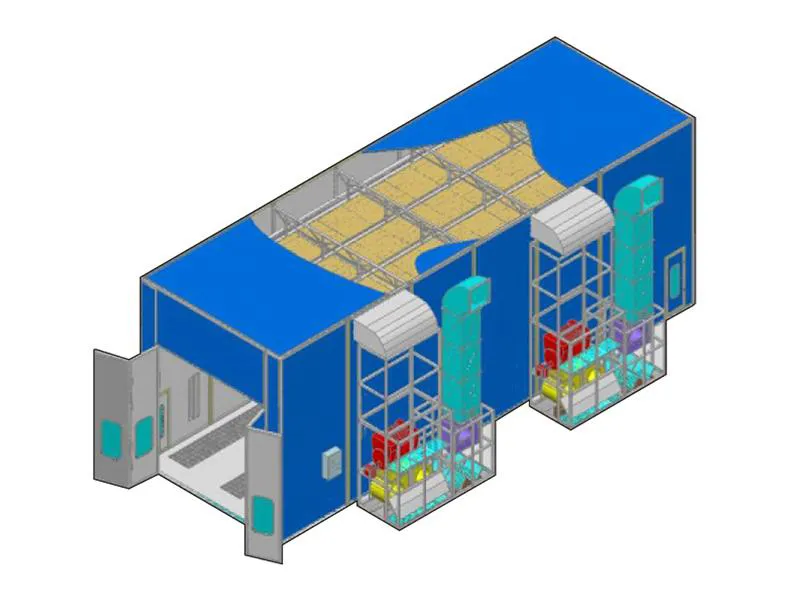

| Камера |
1. Стена оснащена арматурой, потолок –стальной составной балкой.
2. Для окрасочно-сушильной камеры используются огнеупорные панели из полистирола. Толщина стеновой панели – 70 мм, ширина - 1150 мм. Также используется профнастил шириной 0.426мм.
4. Для кровли используются плиты из вспенивающегося полистирола толщиной 50 мм. |
| Вытяжной шкаф |
1.Боковой забор воздуха, вывод воздуха через заднюю часть камеры.
2. Рама изготавливается из окрашенного профиля.
3. Для внешней обшивки используется окрашенная панель, для внутренней – оцинкованная листовая сталь, для средней части используется теплоизолирующая панель. |
| Система подачи воздуха (2 комплекта) |
Камеры BZB-FB-1500H оснащены 2 центробежными вентиляторами с двухсторонним впуском для подачи воздуха. Модель - YDW5.6M, мощность - 7.5кВт, производительность - 20,000м3/ч. |
| Система выпуска воздуха (2 комплекта) |
1. Для системы выпуска воздуха используются два большелопастных центробежных вентилятора с ременным приводом мощностью 15 кВт. Модель вентилятора -4-82. Производительность– 35,000 м3/ч. Электродвигатель находится снаружи.
2. Вытяжной шкаф для системы отвода воздуха изготавливается из листовой стали и профиля, окрашенных пульверизатором.
3. Выхлопная труба изготавливается из высококачественной листовой оцинкованной стали и специально разработанных фланцев. Труба оснащается контрольной заслонкой. |
| Система нагрева (2 комплекта) |
1. Окрасочно-сушильная камера оснащается двумя горелками модели RG5S итальянской торговой марки Riello, макс. теплопроизводительность - 520,000 ккал/ч.
2. Для теплообменника используется высококачественная нержавеющая сталь SUS304, изготавливаемая с применением технологии аргонно-дуговой сварки.
3. Устройство для обогрева покрыто краской при помощи распыления.
4. Импортированный из Швейцарии электрический исполнительный механизм позволяет осуществить автоматическое переключение от распыления до высокотемпературной сушки.
5. Макс. температура – 80 ℃. |
| Система очистки |
1. Фильтр первичной очистки.
2. Для продукции используются различные фильтры, включая первоклассный потолочный фильтр, стекловолоконный фильтр и фильтр с активированным углем. |
| Система освещения |
1. Потолочное освещение: 18 светильников × 4 лампы = 72 светодиода (мощностью по 18 Вт)
2.Боковое освещение: 14 светильников × 2 лампы = 28 светодиодов (мощностью по 18 Вт).
3. Наши окрасочно-сушильные камеры оснащены электронным балластом. Каждый балласт может быть присоединен к двум осветительным трубкам.
4. Освещенность - 800 люкс. |
| Система электроуправления |
1. Панель управления с кнопками. Главная цепь разработана с системой комплексной защиты.
2. С помощью системы можно включить/выключить освещение, задать температуру и время, включить/выключить распыление краски при комнатной температуре, постоянной температуре. Также предусмотрена аварийная остановка, сигнализация о неисправностях, таймер, ограничитель температуры и т.д. |
