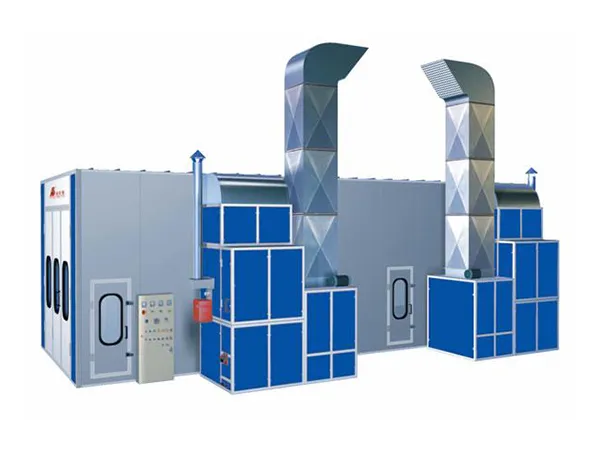

Окрасочно-сушильная камера BZB-FB-1200 для автобусов 12м подходит для ремонта и изготовления различных транспортных средств, включая грузовики, малогабаритные автобусы длиной 10 м и т.д.
Внешние размеры (мм) | Внутренние размеры (мм) | Размер ворот (мм) | Общая мощность (кВт) | ||||||
12146×6096×4600 | 12000×4500×4000 | 3300(ширина)×3900(высота) | 34.5 | ||||||
Яма | Две ямы используются для вывода воздуха наружу. Размер ямы - 10000×840мм (длина×ширина). Яма закрывается специальной оцинкованной решеткой. | ||||||||
Передняя дверь | Камера оснащена тремя одностворчатыми дверями. Рама для дверей изготавливается из листовой стали, окрашенной пульверизатором. Для стеновой панели используется вспенивающийся полистирол. | ||||||||
Сервисная дверь | Камера оснащена двумя сервисными дверями. Размеры сервисной двери - 700×2000мм (ширина×высота). Двери оснащены пневматическим замком. | ||||||||
Камера | 1. Центральная часть стены оснащена арматурой. 2. .Потолок оснащен стальной составной балкой. 3. Для окрасочно-сушильной камеры используются термоизоляционные панели из полистирола. Толщина стеновой панели – 70 мм , ширина - 1150 мм. Также используется профнастил шириной 0.426мм. 4. Для кровли используются листы оцинкованной стали. |
||||||||
Вытяжной шкаф | 1. Воздух подается с боковой стороны и выводится через заднюю часть камеры. 2. Рама изготавливается из окрашенного профиля. 3. Для внешней обшивки используется окрашенная панель, для внутренней – оцинкованная листовая сталь, для средней части используется теплоизолирующая панель. |
||||||||
Система подачи воздуха (2 комплекта) | 1.Каждая система подачи воздуха оснащена двумя вентиляторами, таким образом для окрасочно-сушильных камер используется 4 вентилятора для подачи воздуха с двумя входными отверстиями каждый. Ниже приведены параметры и характеристики вентиляторов:
|
||||||||
Система выпуска воздуха (2 комплекта) | 1. Для системы выпуска воздуха используются два большелопастных центробежных вентилятора с ременным приводом мощностью 7,5 кВт. Модель вентилятора -4-82. Производительность– 21,000м3/ч. 2. Вытяжной шкаф для системы отвода воздуха изготавливается из листовой стали и профиля, окрашенных пульверизатором 3. Выхлопная труба изготавливается из высококачественной листовой оцинкованной стали и специально разработанных фланцев. Труба оснащается контрольной заслонкой. |
||||||||
Система нагрева (2 комплекта) | 1. Окрасочно-сушильная камера оснащается двумя горелками модели G20 итальянской торговой марки Riello, макс. теплопроизводительность - 400,000 ккал/ч. 2. Для теплообменника используется высококачественная нержавеющая сталь SUS304, изготавливаемая с применением технологии аргонно-дуговой сварки. 3. Устройство для обогрева покрыто краской при помощи распыления. 4. Импортированный из Швейцарии электрический исполнительный механизм позволяет осуществить автоматическое переключение от распыления до высокотемпературной сушки. 5. Макс. температура – 80 ℃. |
||||||||
Система очистки | 1. Фильтр первичной очистки. 2. Для продукции используются различные фильтры, включая первоклассный потолочный фильтр, стекловолоконный фильтр и фильтр с активированным углем. |
||||||||
Система освещения | 1.Потолочное освещение: 16 светильников × 4 лампы = 64 светодиода (мощностью по 18 Вт). 2.Боковое освещение: 10 светильников × 2 лампы = 20 светодиодов (мощностью по 36 Вт). 3. Наши окрасочно-сушильные камеры оснащены электронным балластом. 4. Освещенность - 800 люкс. |
||||||||
Система электроуправления | 1. Панель управления с кнопками. 2. Главная цепь разработана с системой комплексной защиты. 3. С помощью системы можно включить/выключить освещение, задать температуру и время, включить/выключить распыление краски при комнатной температуре, постоянной температуре. Также предусмотрена аварийная остановка, сигнализация о неисправностях, таймер, ограничитель температуры и т.д. |
