Стеновые и потолочные панели

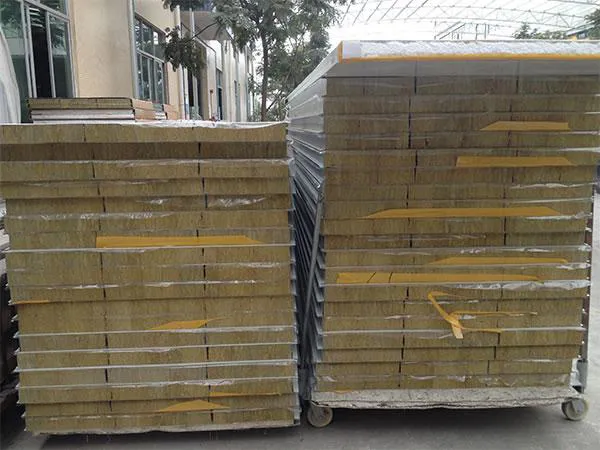

Стеновые панели окрасочно-сушильных камер представляют собой составную конструкцию, в состав которой входят плиты из минеральной ваты, каркас из алюминиевого сплава и огнеупорный изоляционный слой. Шпунтовое соединение обеспечивает высокую прочность конструкции. Потолочные панели изготовлены из оцинкованного стального профиля.

Основание оборудования

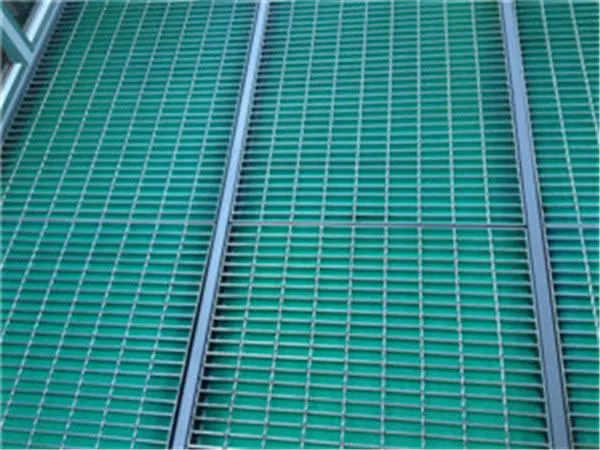

Основание окрасочно-сушильной камеры представлено платформой высотой 330 мм, оборудованной тремя рампами (пандусами) шириной 900 мм. Кроме стальной решетки в конструкции платформы использованы также оцинкованные стальные пластины и квадратные стальные трубки, что обеспечивает высокую прочность конструкции.

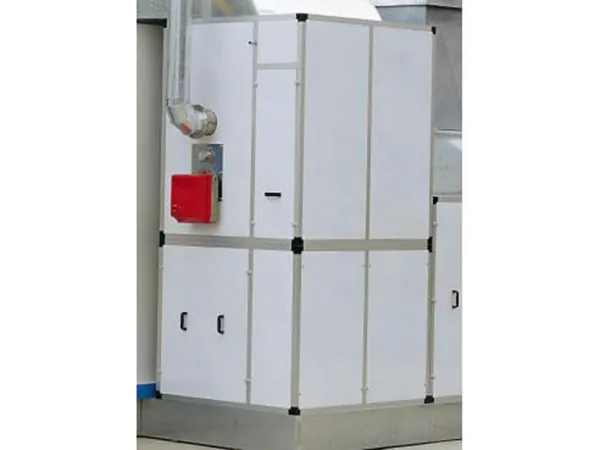

Генератор
Конструкция генератора представлена металлической рамой с деталями из стали с покрытием. Для подачи и отвода воздуха предусмотрены отверстия на задней стенке генератора.

Система очистки воздуха

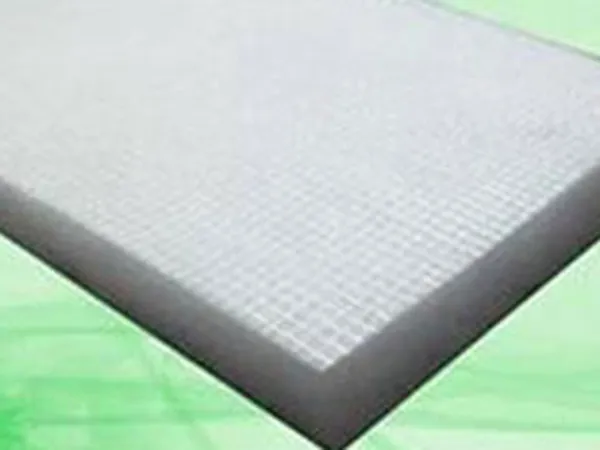

Система очистки воздуха окрасочно-сушильной камеры включает фильтр первичной очистки G3, потолочный фильтр EU5/F5, напольный фильтр из стекловолокна или фильтрующего материала класса G3, карманный фильтр или фильтр с активированным углем для вытяжного вентилятора.
Благодаря структуре двойной фильтрации, фильтр грубой очистки способен захватывать гранулы размером более 10 мкм, при этом потолочный фильтр может задерживает гранулы размером от 4 мкм. Благодаря высокоэффективным фильтрам качество фильтрации достигает 98%, а уровень ТСП удерживается в пределах 1.4 мг/куб.м.

Система нагрева

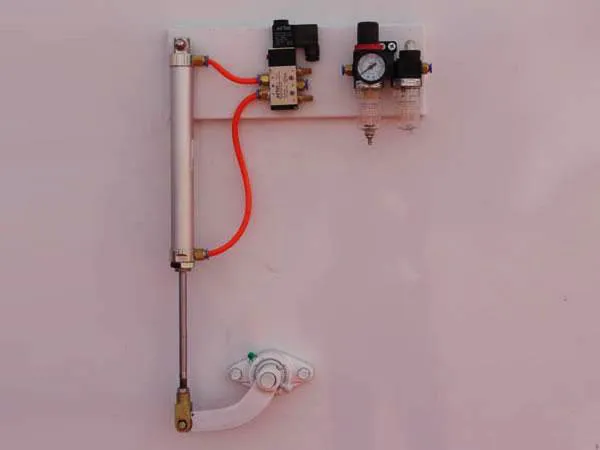

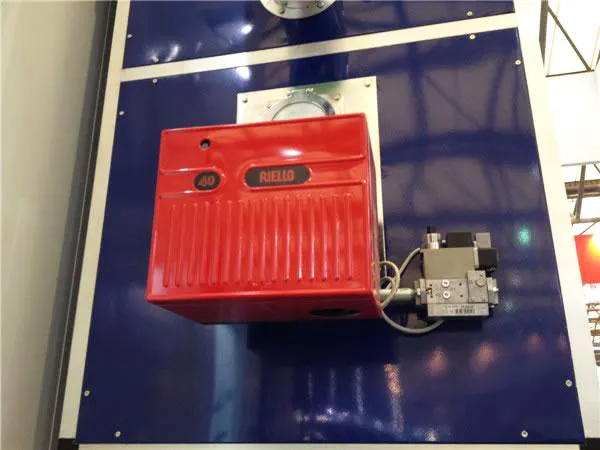

Система нагрева окрасочно-сушильной камеры оснащена дизельной горелкой RG5S итальянского поставщика RIELLO и обладает максимальной теплотворностью до 260 000 Ккал/ч. Пневматический клапан швейцарского производства осуществляет переключение режимов распыления и отверждения. Теплообменник выполнен из нержавеющей стали SUS304, с применением технологии аргонно-дуговой сварки. Нагревание камеры от 20°С до 60°С происходит за 6 − 8 минут, максимальная температура нагрева достигает 80°С. Расход топлива составляет от 4-х до 6-ти литров.

Система рекуперации тепла позволяет значительно повысить энергоэффективность. Теплопотери сокращены на 30%.

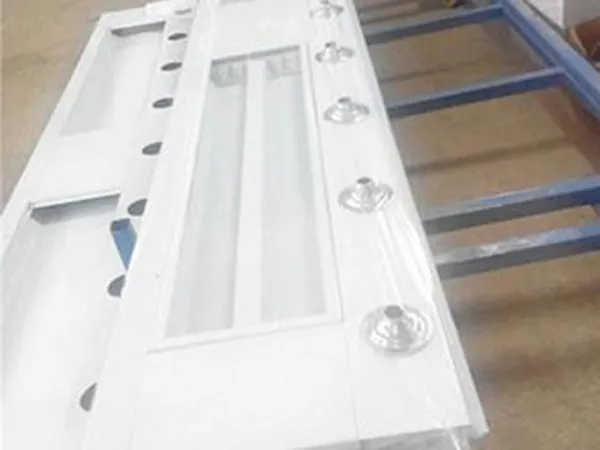

Система освещения (с компенсатором искажений напряжения)

• Потолочное освещение: 8 светильников × 4 лампы = 32 светодиода (мощностью по 18 Вт)
• Боковое освещение: 16 светодиодных ламп мощностью 18 Вт.
• Интенсивность света: 1100лк

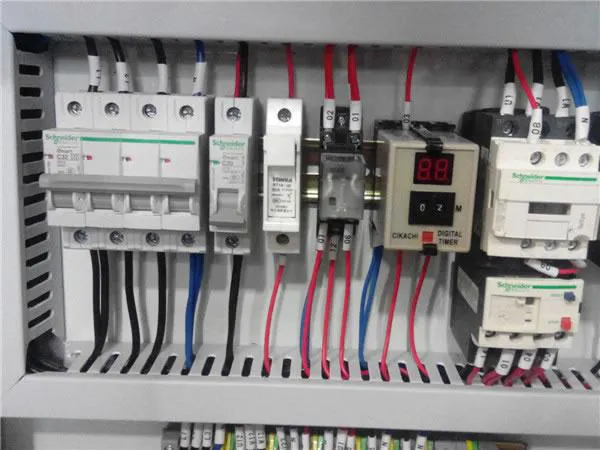

Блок управления
Оборудование управляется программным обеспечением с микросхемы блока управления (22.5 кВт), которая регулирует уровень освещения, переключает режимы распыления, изменяет температуру в камере при распылении, запускает режим отверждения красок, контролирует температуру отверждения, устанавливает временной интервал окрашивания и отверждения, оповещает о выявлении неисправности при помощи индикатора отказа, кроме того, система оснащена кнопкой аварийной остановки и аварийной сигнализацией.

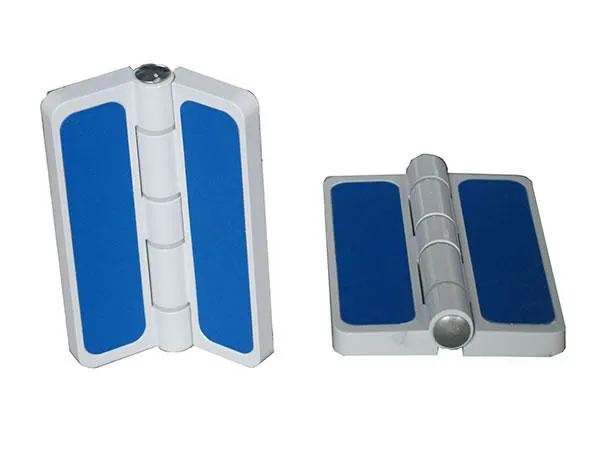

Комплектующие
