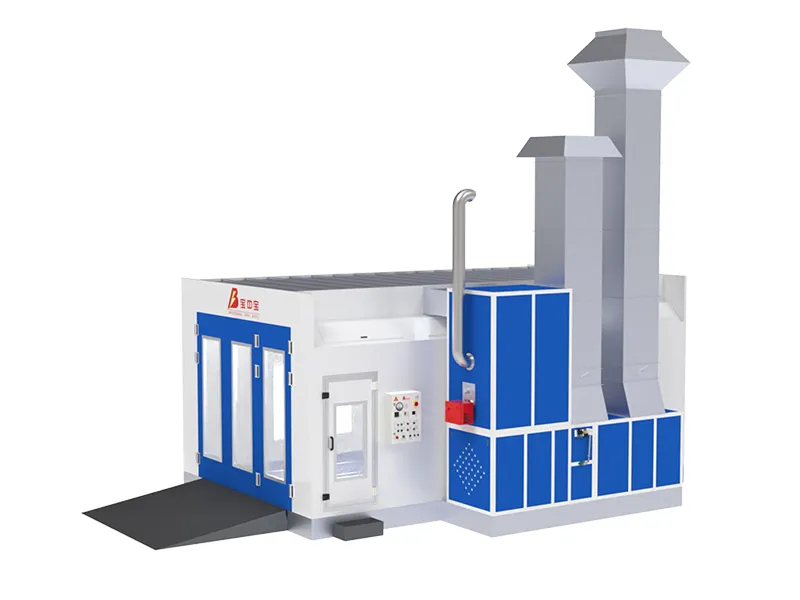

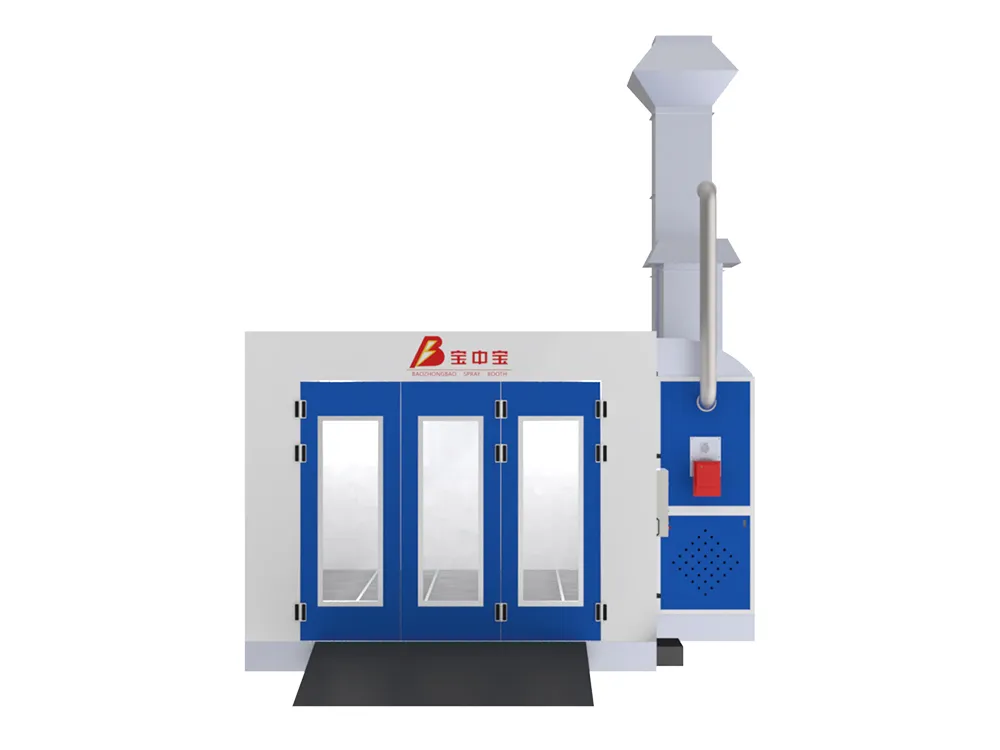

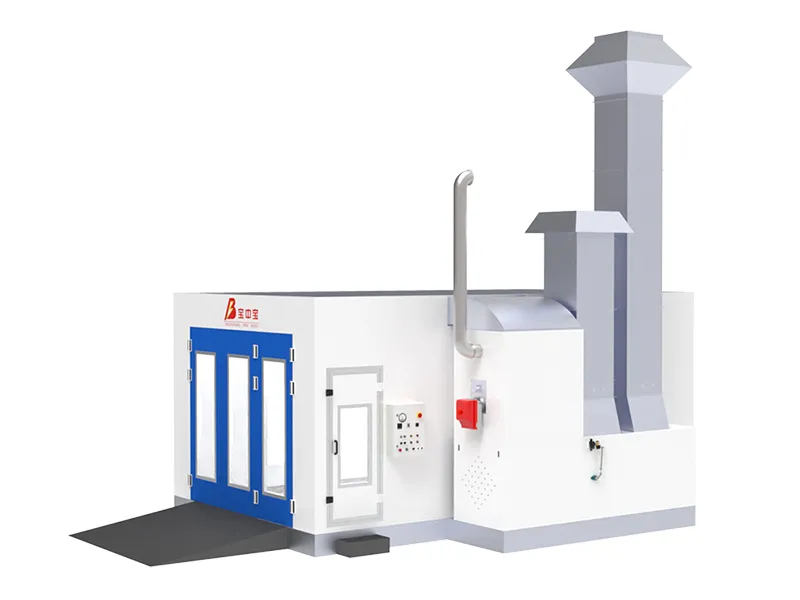

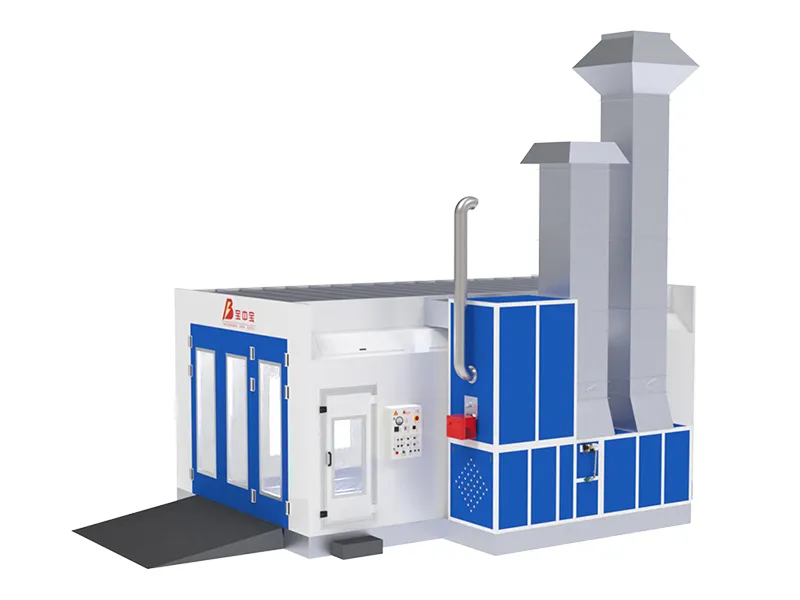

Покрасочная камера для автомобилей серии ADVANCED

Низкий уровень шума
Наши покрасочные камеры работают с низкими акустическими выбросами, в среднем 73 дБ, что обеспечивает более тихую рабочую среду.
Двойная турбина
Две турбины минимизируют вибрации при запуске и эксплуатации, обеспечивая постоянный поток воздуха и снижая турбулентность.

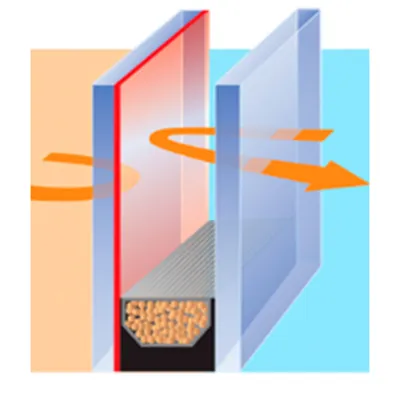

Двойное остекление
Двойное остекление с воздушной камерой помогает предотвратить потери тепла, обеспечивая стабильный температурный контроль.

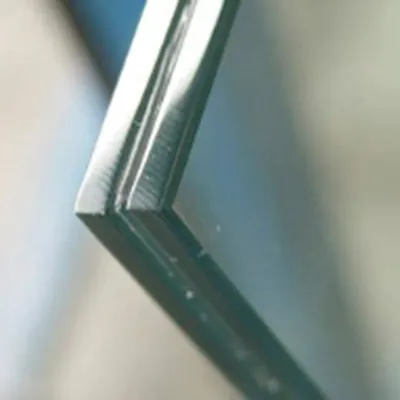

Ламинированное стекло
Ламинированное стекло используется по всей камере для повышения безопасности и долговечности.
Высокая модульность
Гибкий дизайн позволяет легко устанавливать камеру в различных конфигурациях пространства, адаптированных к требованиям заказчика.

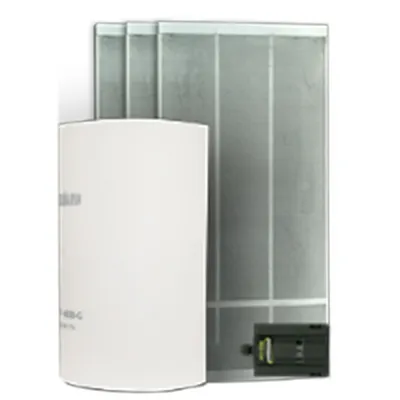

Запасные части
Мы предоставляем оригинальные запасные части для поддержания оптимальной работы на протяжении всего срока службы оборудования.

LED-освещение
Наши камеры оснащены светодиодным освещением с уровнем освещенности более 1000 люкс для отличной видимости.

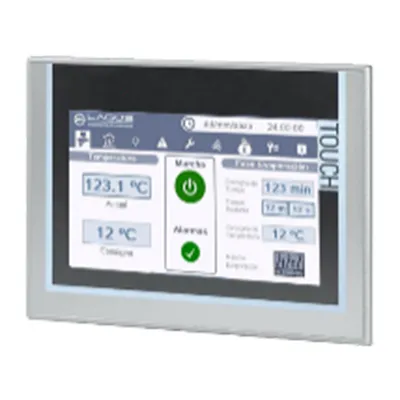

Цифровая сенсорная панель HMI (опционально)
Стандартная установка включает цифровую панель управления HMI с интуитивно понятными предустановками.

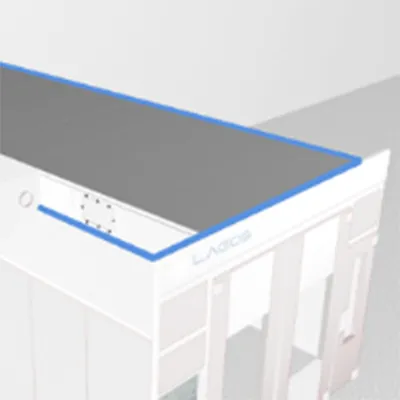

Изолированная крыша (опционально)
Изолированная крыша предназначена для уменьшения потерь тепла, повышая энергоэффективность.
Компоненты ведущих брендов
Вся рама выполнена с использованием компонентов от ведущих европейских брендов.
Соответствие европейским стандартам
Наша продукция полностью соответствует стандартам CE.
Специализированное техническое обслуживание
Мы предлагаем комплексную техническую и послепродажную поддержку для обеспечения долгосрочного удовлетворения и эффективности работы.

Дверь

Трехстворчатая фронтальная дверь	Ширина 3000 × Высота 2600 мм
Створки поставляются со смотровыми окнами и защитными стеклами	Широта 550 × Высота 1800 мм
Дверь для персонала	Ширина 800 × Высота 2000 мм

Блок генерации воздуха

Воздушный поток	25 000 м³/ч
Мощность двигателя	7,5 кВт (двигатель Siemens)
Средняя скорость воздуха в пустой кабине	0,25 м/с
Уровень внутреннего шума в кабине	< 75 дБ, средний уровень 73 дБ
Производительность отопления (тепловая мощность)	260 000 Ккал/ч (310 кВт)

Тепловое оборудование

Тепловое оборудование	Тип	Riello RG5S
Расход горелки	Дизельное топливо (газойль)
Рециркуляция	Да
Макс. температура в фазе сушки	80℃

Вытяжное устройство

Воздушный поток	25 000 м³/ч
Мощность двигателя	7,5 кВт (двигатель Siemens)
Уровень шума в салоне	< 75 дБ, средний уровень 73 дБ

Освещение

Верхние огни	8 светильников × 4 шт = 32 светодиодные лампы
Боковые огни	Интенсивность освещения: более 1 000 люкс
Интенсивность	8 светильников × 4 шт = 32 светодиодные лампы

Пол

Тип	Полностью решетчатый металлический подиум
Размеры	6900×4000×300 мм
Нагрузка (точечная/распределённая)	650 кг на одно колесо
Фильтры (тип)	Paint-Stop / EU3

Панель управления

Функция	Панель управления кнопочного типа оснащена многоуровневой защитой главного контура. Она включает переключатели света, режимы распыления, настройки повышения температуры, управление запеканием, установку времени, индикаторы неисправностей, контроллер ограничения температуры, аварийную остановку и сигнализацию о поломках.

Изоляция

Передняя дверь	Улучшенная конструкция без потерь
Крыша	Не изолированный пленум
Панели	С тепловой и акустической изоляцией из минеральной ваты

Энергетические требования

Мощность	около 16,8 кВт
Напряжение	400В-50Гц (3 фазы + N + PE)

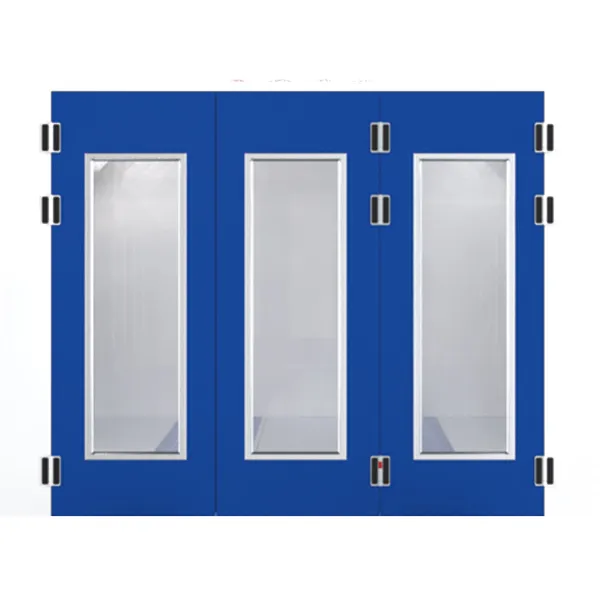

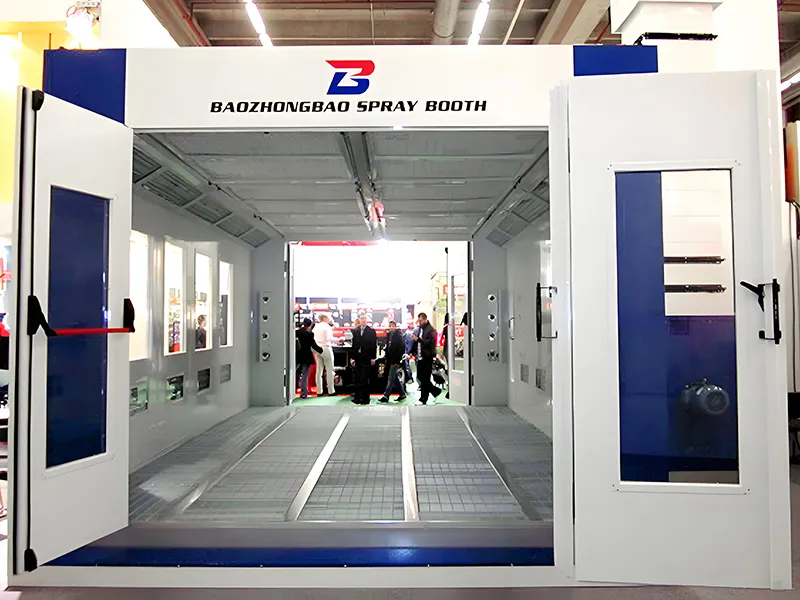

Трёхстворчатая передняя дверь
Передняя дверь выполнена с несущим каркасом из стальных труб, обеспечивающим поддержку для большой центральной створки. Она включает следующие особенности:

Каждая створка двери оснащена периметральными уплотнителями из высококачественной неопреновой резины, что обеспечивает плотное и надежное прилегание.
Все жалюзи имеют окна для осмотра с защитными стеклами, обеспечивающими отличную видимость и повышенную безопасность.
Система замков двери изготовлена из прочных стальных компонентов с усиленной ручкой для дополнительной защиты.
Дверь термически изолирована с использованием EPS (экспандированного пенополистирола) для повышения энергоэффективности и поддержания стабильной температуры внутри окрасочной камеры.

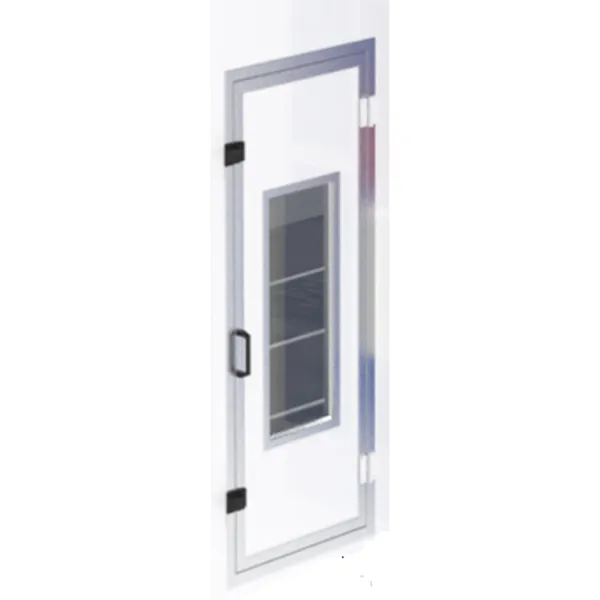

Сервисная дверь
Сервисная дверь расположена сбоку камеры для удобного доступа. Она обладает следующими характеристиками:

Оснащена предохранительным замком с защитой от избыточного давления, что обеспечивает безопасную эксплуатацию.
Имеет иллюминатор с защитным стеклом, что позволяет проводить осмотр без ущерба для безопасности.
Термически изолирована с использованием EPS (экспандированного пенополистирола) для повышения энергоэффективности и поддержания стабильной температуры внутри окрасочной камеры.
Спроектирована с противовзрывной ручкой для максимальной безопасности в условиях повышенного риска.

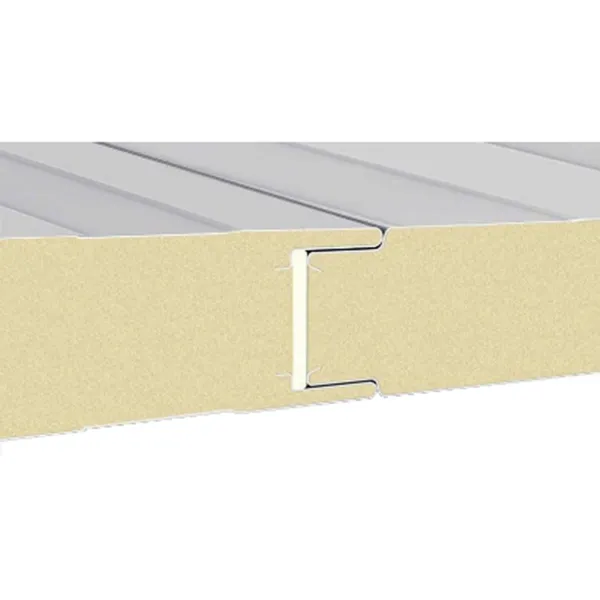

Боковые стены
Боковые стены изготовлены из сэндвич-панелей толщиной 50 мм, специально разработанных компанией BZB. Эти панели собираются с использованием точной системы замков типа "шип-паз", что исключает необходимость в сварке или шурупах. Внутри панели имеют изоляцию из EPS плотностью 50 кг/м³, обеспечивающую полное периметральное уплотнение. Они обладают следующими характеристиками:

Панели спроектированы для работы в агрессивных средах, что гарантирует их долговечность.
Эффективно противостоят воздействию растворителей, сохраняя структурную целостность даже в сложных условиях.
Гладкая поверхность панелей облегчает очистку и обслуживание, обеспечивая гигиеничную и чистую рабочую среду.

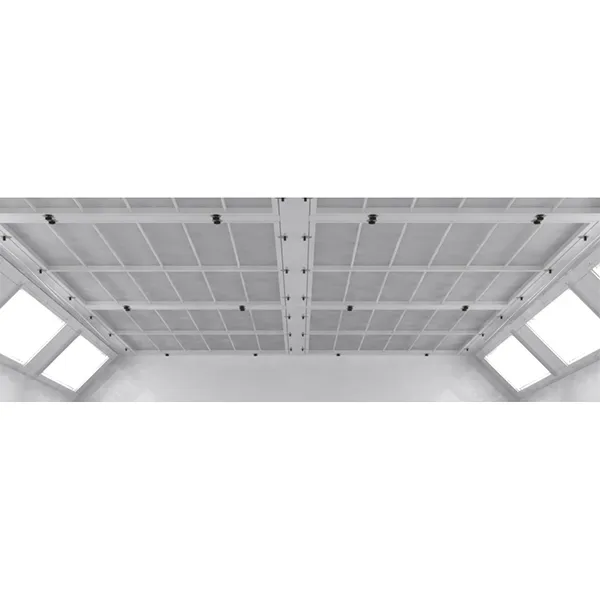

Фильтрующий потолок
Фильтрующий потолок выполнен на прочной основе из плоских балок и профилей, которые удерживают фильтрующие панели в белых рамах, закрепленных бакелитовыми ручками. Конструкция из окрашенного оцинкованного листового металла обеспечивает идеальное герметичное уплотнение.

Конструкция из окрашенного оцинкованного металла обеспечивает надежное герметичное уплотнение.
Система достигает эффективности фильтрации 99,8%, соответствуя стандартам AFI. Фильтры термостойкие до 120°C и самозатухающие в соответствии со стандартами DIN 53438 - Класс F1, насыщены пылью фиксирующей смолы для дополнительной долговечности.
Эффективность фильтрации 99,8%, термостойкость до 120°C.
Самозатухающие фильтры, пропитанные смолистой пылью, для повышения долговечности.

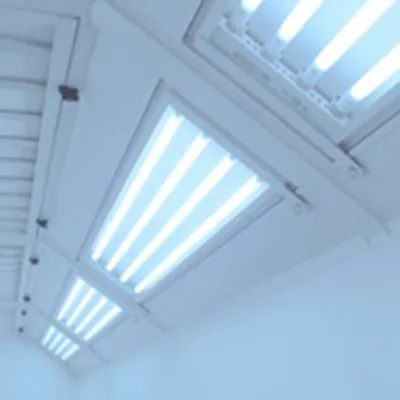

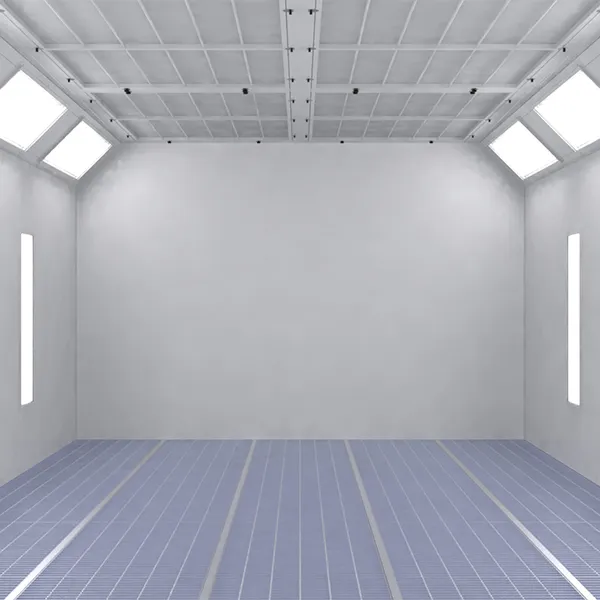

Освещение
Верхнее освещение установлено на потолке под наклоном, а боковое освещение расположено на боковых панелях с обеих сторон кабины.

Легко демонтируется изнутри кабины
Состоит из герметично запечатанных светодиодных трубок, защищенных ламинированным стеклом, металлическими рамами и неопреновыми уплотнителями
Обеспечивает высокоэффективное нейтральное освещение

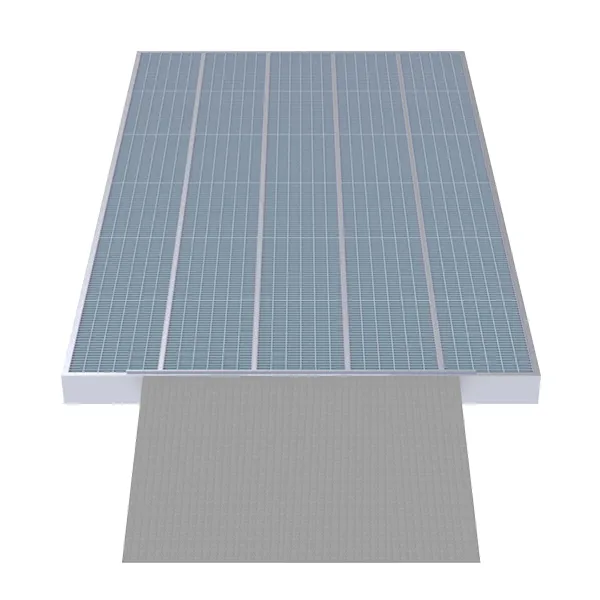

Металлический подиум с полными решетками и полноценным пандусом для загрузки
Металлический подиум высотой 300 мм состоит из модульных панелей из электролитически оцинкованной стали. Цельная конструкция платформы позволяет выдерживать тяжелые рабочие детали с максимальной нагрузкой 650 кг на колесо. Кроме того, предусмотрены металлические решетки для закрытия центральных зон, где отсутствует вытяжка, с установленными фильтрами Paint-Stop.

Обеспечивает легкое обращение и удобную очистку.

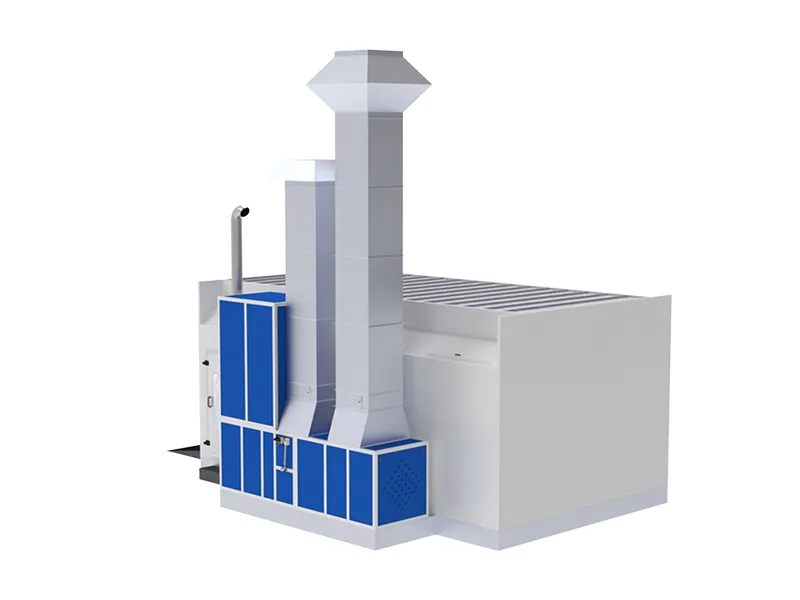

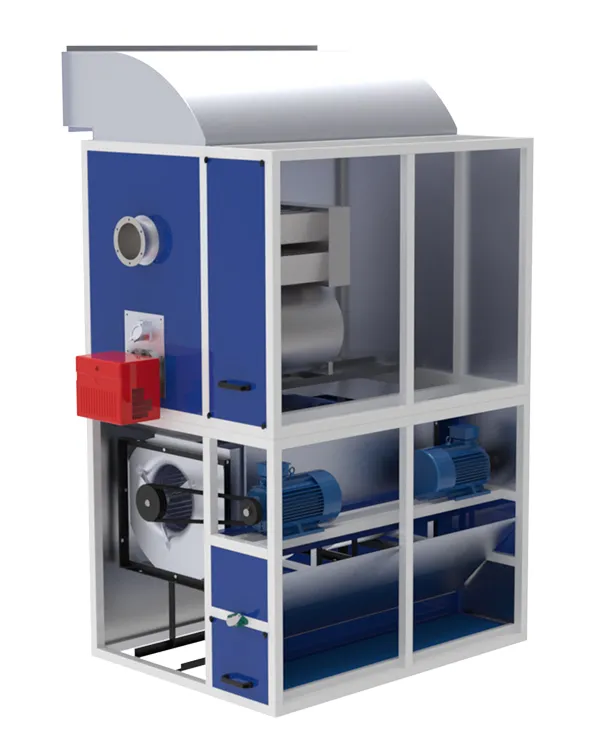

Вентиляционный блок - вход
Покрасочная камера оснащена единственным энергоблоком, расположенным сбоку кабины и оснащенным ячейками предварительной фильтрации. Корпус энергоблока выполнен из панелей с двумя слоями оцинкованного железа и утеплителем из минеральной ваты.
Эта вентиляционная система включает:

Два двигателя мощностью 4 кВт
Два вентилятора высокой эффективности, обеспечивающие общий воздушный поток 25 000 м³/ч
Передачу от двигателя к вентилятору через ремень и шкив
Теплообменник из нержавеющей стали (SUS304), δ=1,2 мм, с двойными трубками из нержавеющей стали, обеспечивающий мощность теплообмена 260 000 Ккал/ч (310 кВт)
Горелку на дизельном топливе

Энергоблок оснащен:

Предохранительным и контрольным термостатом
Ячейками предварительной фильтрации, установленными на специальных направляющих и рамах
Соединительными воздуховодами между энергоблоком и воздухораспределительной камерой.

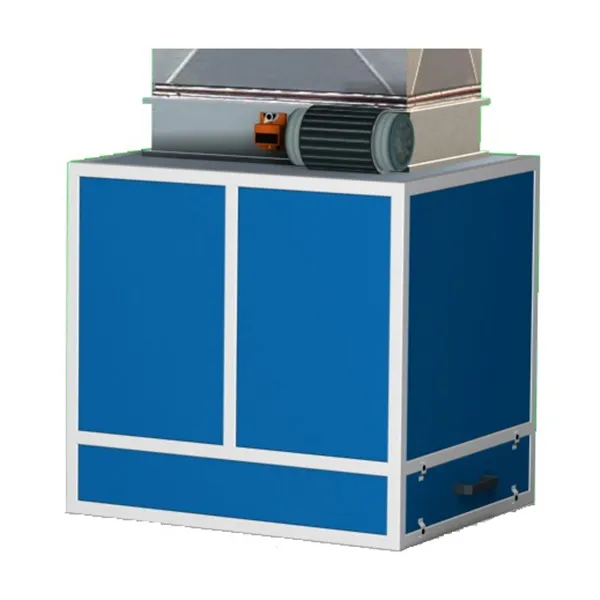

Вентиляционная установка - вытяжка воздуха

Конструкция оснащена:

Одним двигателем мощностью 7,5 кВт
Высокоэффективным вентилятором с воздушным потоком 25 000 м³/ч
Несущей конструкцией из прессованного оцинкованного железа
Изолированными панелями закрытия
Передачей от двигателя к вентилятору через ремень и шкив
Ручным регулирующим демпфером

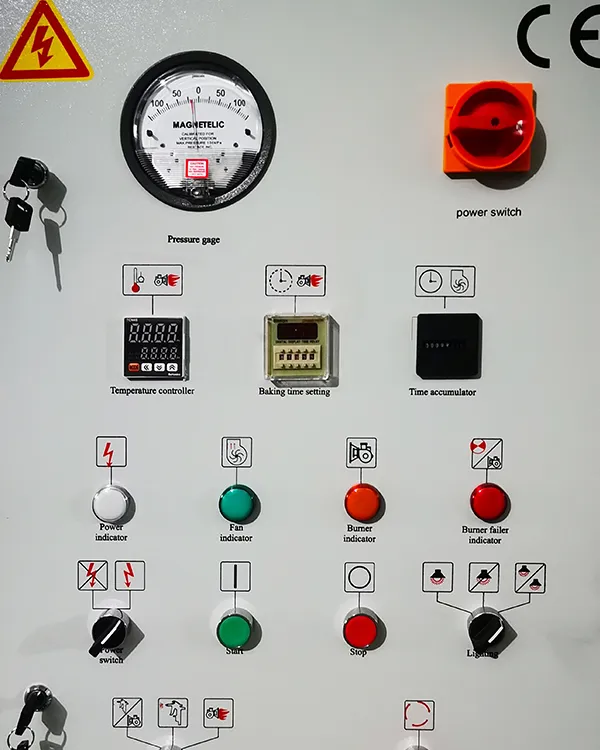

Панель управления
Разработанная в соответствии с европейскими стандартами, система управления включает следующие компоненты:

Управление вентиляцией с функциями пуска/остановки, регулируемыми в зависимости от рабочего этапа
Программирование температуры для точного контроля, включая настройки пуска/остановки
Управление включением/выключением освещения камеры
Сигнализация неисправностей для оповещения о любых проблемах системы
Обнаружение сбоев в вентиляции
Оповещения о сбоях в электроснабжении
Мониторинг температуры внутри кабины
Счетчик сервисных часов для отслеживания времени использования
Аварийная остановка для немедленного отключения в случае чрезвычайной ситуации

Документация, поставляемая с камерой:

Руководство пользователя, руководство по управлению программами, описание системы и подробные инструкции по эксплуатации
Электрические схемы системы

2. Покрасочная камера BZB-A701

  Блок генерации воздуха
  Воздушный поток: 25 000 м³/ч
  Средняя скорость воздуха в пустой камере: 0,25 м/с
  Воздушный поток: 25 000 м³/ч
  Энергетические требования: около 16,8 кВт

  Запросить коммерческое предложение
2. Покрасочная камера BZB-A702

  Блок генерации воздуха
  Воздушный поток: 30 000 м³/ч
  Средняя скорость воздуха в пустой камере: 0,30 м/с
  Воздушный поток: 30 000 м³/ч
  Энергетические требования: около 16 кВт

  Запросить коммерческое предложение

BZB-A701 BZB-A702
