Потолочные панели: листы оцинкованной стали (толщиной 0.8 мм).

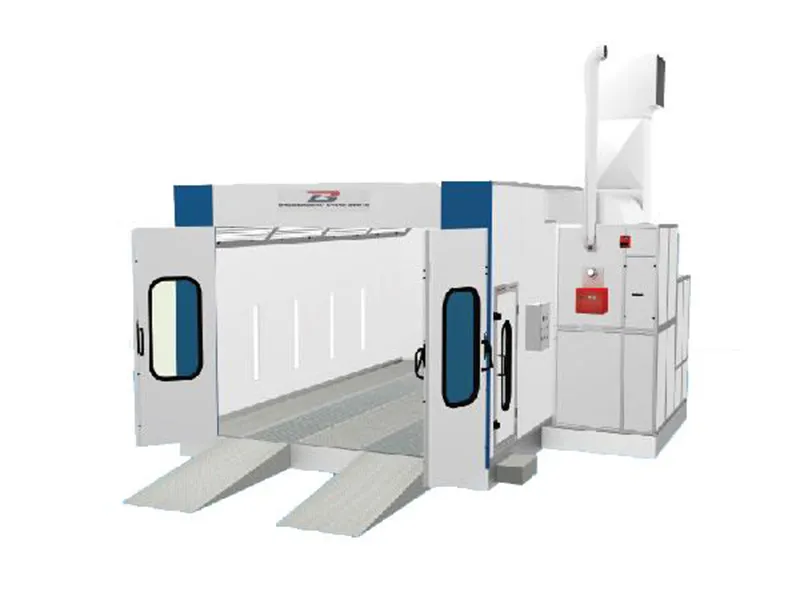

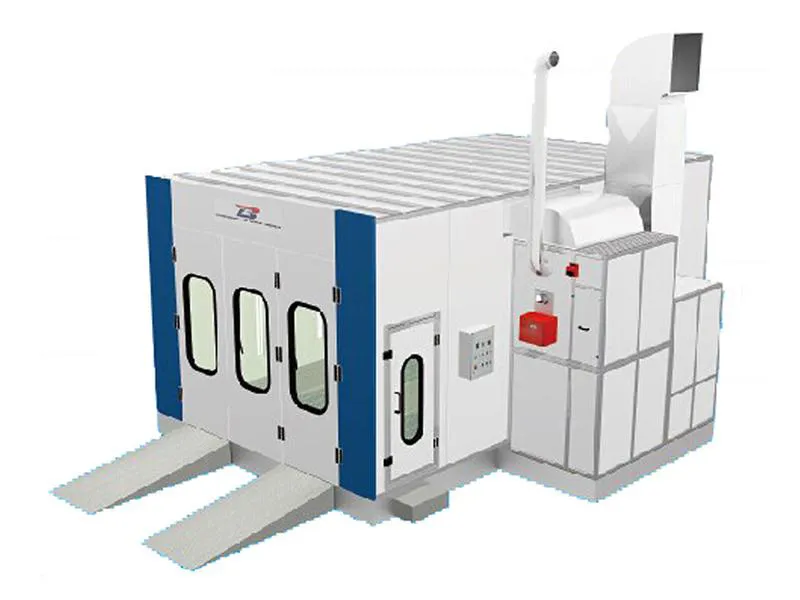

Устройство основания: конструкция платформы окрасочно-сушильной камеры (высотой 280 мм) представлена стальным основанием, двухслойной решеткой и тремя листами рифленой стали. В комплект поставки также входят 2 рампы (пандуса), шириной 600 мм.
Система вентиляции
Приточный вентилятор
Модель: YDW-4.5AL
Вытяжной вентилятор
Модель: YDW-4.5L
Производительность: 22000м3/ч
Производительность: 14000м3/ч
Давление: 800Па
Pressure: 800Па
Скорость вращения: 900 оборотов в минуту
Скорость вращения: 900 оборотов в минуту
Мощность: 3кВт
Мощность: 4кВт
Количество: 2 шт
Количество: 1 шт
Каждый автоматический клапан оснащён силовым приводом 10N
Генератор
Конструкция генератора представляет собой металлическую раму с деталями из стали с покрытием. Для подачи и отвода воздуха предусмотрены отверстия на задней стенке генератора.
Система очистки воздуха
Представленная система представлена фильтром первичной очистки, высокоэффективный потолочный фильтр и напольный фильтр из стекловолокна.
Система нагрева
Система нагрева окрасочно-сушильной камеры обладает максимальной теплотворностью до 180000 Ккал/ч и оснащена теплообменником SUS304 и дизельной горелкой RIELLO G20. Благодаря устройству электрического привода, пневматический клапан осуществляет переключение режимов распыления и отверждения. Нагревание камеры происходит за 5 − 7 минут, максимальная температура нагрева составляет 80°С. Расход топлива составляет от 4-х до 6-ти литров.
Система освещения
Система освещения окрасочно-сушильной камеры обеспечивает интенсивность света более 1000лк.
Потолочное освещение: 8 светильников ×4 лампы =32 лампы ×36Вт
Боковое освещение: 4 светильника ×4 лампы =16 лампы ×36Вт
Смотровое окно: прозрачное закаленное стекло
Блок управления
Оборудование управляется программным обеспечением с микросхемы блока управления, которая регулирует уровень освещения, переключает режимы распыления, изменяет температуру в камере при распылении, запускает режим отверждения красок, контролирует температуру отверждения, устанавливает временной интервал окрашивания и отверждения, оповещает о выявлении неисправности при помощи индикатора отказа, кроме того, система оснащена кнопкой аварийной остановки и аварийной сигнализацией.
Комплектующие

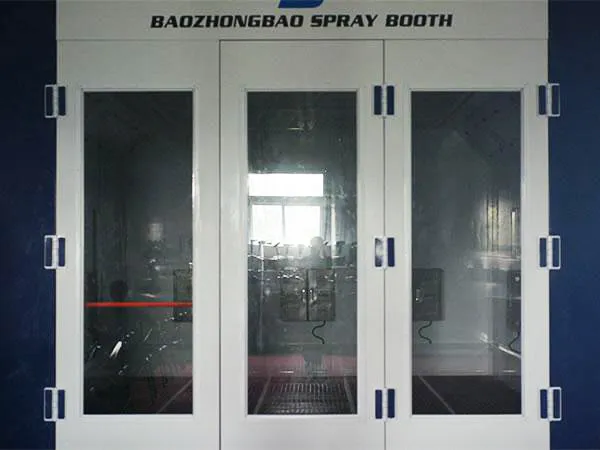

Стальная дверь для входного проема (со смотровым окном из закаленного стекла)

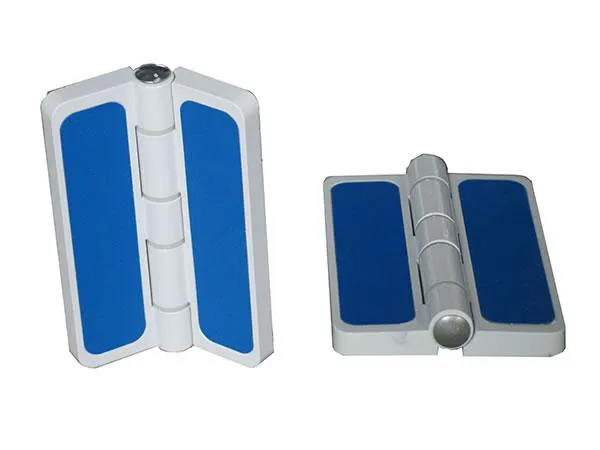

Алюминиевые шарниры новой конструкции

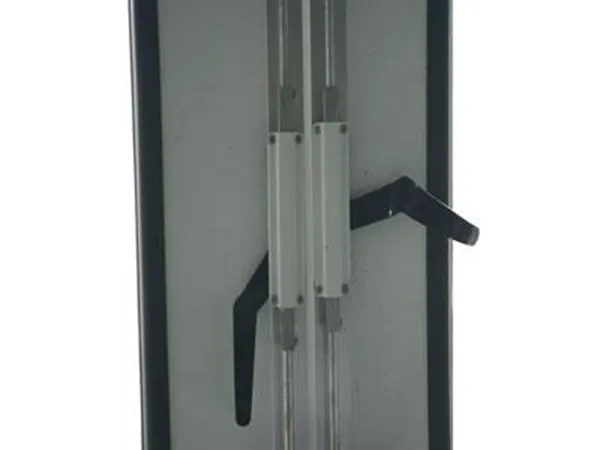

Дверной замок

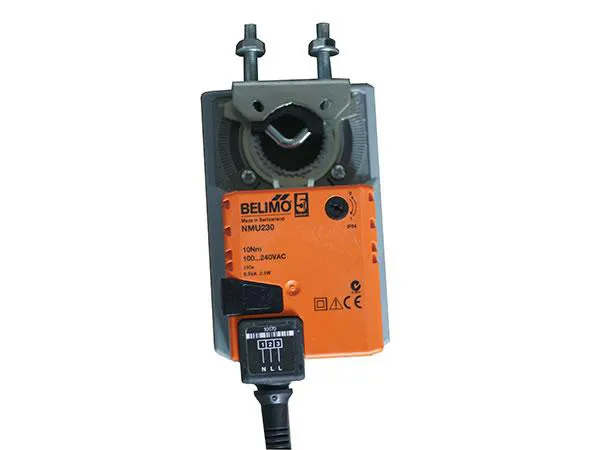

Силовой привод Belimo

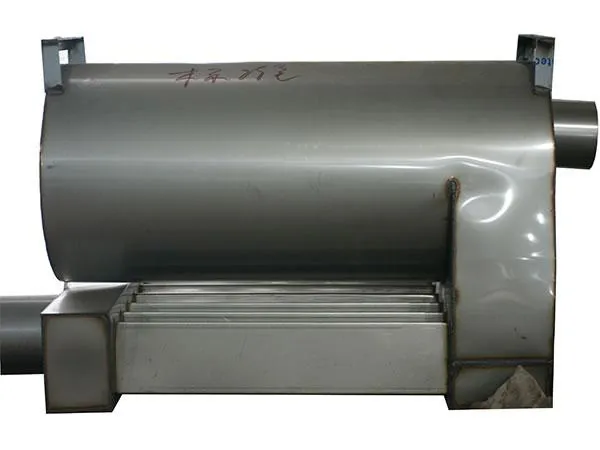

Теплообменник из оцинкованной стали (SUS304)

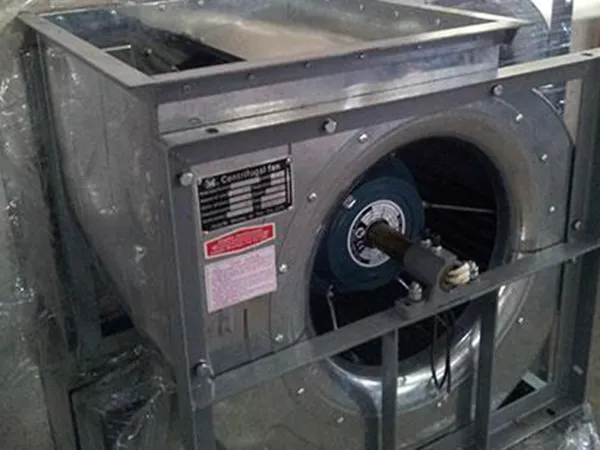

Центробежный вентилятор
Специальные условия
Тесный контакт с поставщиками и дистрибьюторами имеет критическое значение для обеспечения качественного послепродажного обслуживания клиентов компании, поэтому мы готовы предложить дистрибьюторам следующие условия:
С каждой окрасочно-сушильной камерой мы дополнительно поставляем 2 светильника, 2 выпрямителя, 10 винтов, 3-5 листов стеновых панелей и ряд других компонентов.
Поскольку винты турбовентилятора, подвесные балки, панели световых коробов и некоторые другие мелкие комплектующие могут быть повреждены при установке или во время эксплуатации, мы дополнительно комплектуем оборудование данными деталями в качестве запасных частей при отправке.
При заказе 3-4 стандартных окрасочно-сушильных камер для автомобилей, мы дополнительно поставляем один комплект стандартных стеновых панелей.
При заказе более 6-ти окрасочно-сушильных камер ежеквартально, мы предлагаем 1 комплект уплотнительных прокладок для дверей и 10 электронных выпрямителей.
Для дистрибьюторов, закупающих более 12 комплектов оборудования в течение двух кварталов, мы предлагаем 1 набор алюминиевых шарниров для дверей, 1 блок управления, 5 шарниров, и 5 дверных ручек.
При заказе 20-ти окрасочно-сушильных камер в течение 3-х кварталов, мы готовы дополнительно поставить 1 генератор, 2 комплекта дверных задвижек, 10 шарниров, 5 ручек и датчик температур с индуктивным зондом.
Кроме того, при заказе с ценой продажи на 10% выше минимальной цены, мы предлагаем упаковку стекловолокна бесплатно (катушка 1×20м). При заказе более 3-х комплектов покрасочного оборудования с нормой прибыли выше 10%, мы готовы дополнительно предложить 1 комплект потолочного хлопкового фильтра.
Мы поддерживаем ежеквартальную E-mail переписку с нашими дистрибьюторами, разместившими заказы на сумму до 2 млн. юаней в год, чтобы обеспечить незамедлительную поставку любой быстро изнашиваемой детали для окрасочно-сушильных камер, например, алюминиевых шарниров для дверей, турбовентиляторов или других комплектующих.
